Y12 和 Yi12 采用紧凑型垂直线阵列设计。其无源两分频设计
在偶极排列中装配了 2 只 8 英寸低音单元，以及中央安装了 1 只带
有声波变压器 (声透镜) 的 1.4 英寸的高频压缩单元。Yi12 是 Y12
音箱的固定安装版，不同之处仅在于箱体结构，表面涂层和装配硬
件。精密号角几何形状结合先进的低音反射倒相孔设计，提供了全
带宽能力，并扩展了低频输出。它是一款高性能线性阵列模组，提
供120°水平扩散特征并保持控制下限低至 500 Hz。

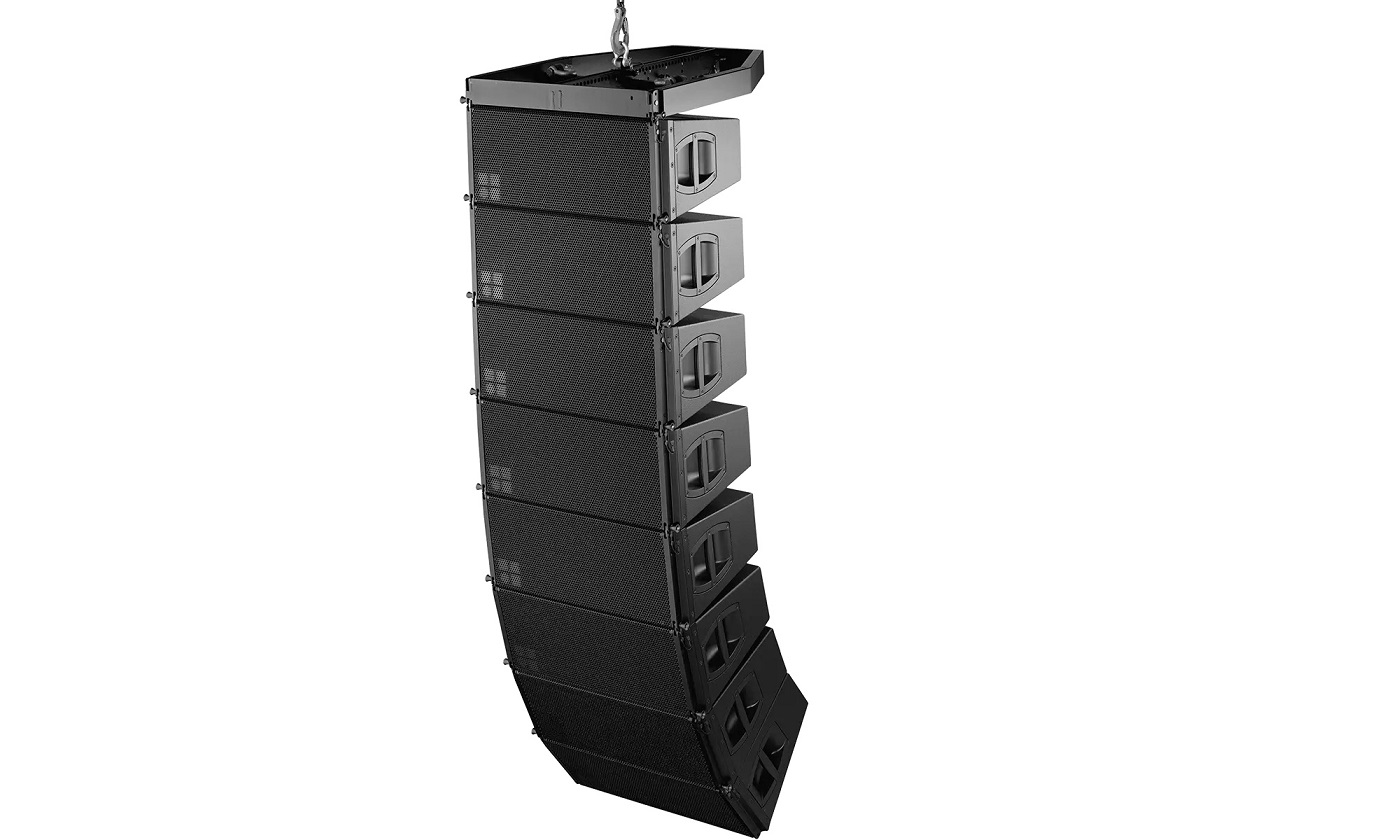

机械组件结构和声学设计使 Y12 可组成音箱数量多达 24 只垂
直倾斜角度为 0° 到 14°，分离度为1°的垂直线阵列吊挂。Y12 或
Yi12 既可组成独立的线性阵列系统，也可搭配多只 Y8/Yi8 和多只
Y-SUB/Yi-SUB 音箱组成系统。

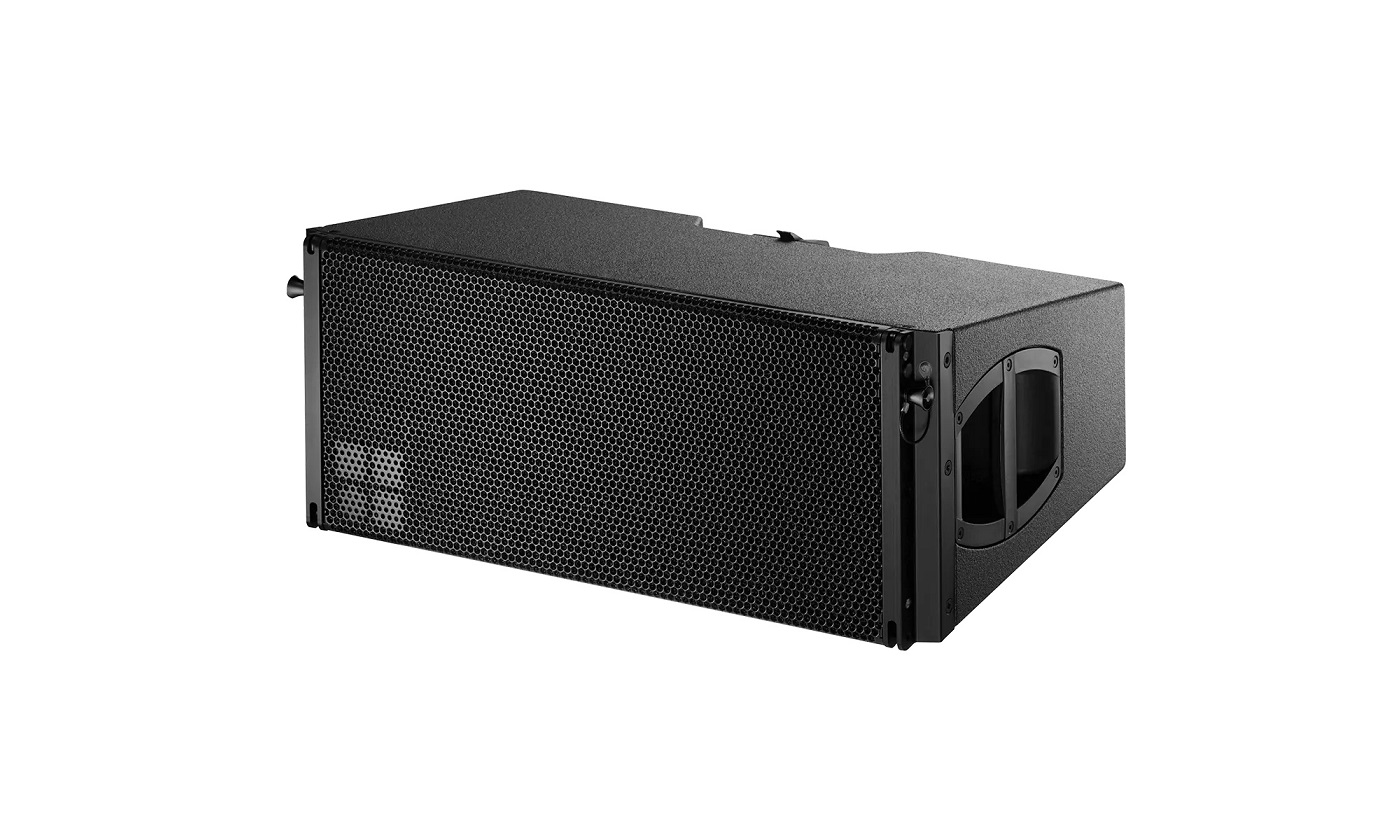

音箱箱体选用航海木质夹板制造。Y12 表面采用抗撞和气候保
护的露天防护漆处理，而 Yi12 则采用防撞漆。音箱的前面板采用坚
硬的金属网罩作保护，网罩后附有透声泡沫塑料。Y12 侧面板均配
有把手，箱体后方底部提供两个额外的嵌入式把手。三点吊挂组件
被安置在音箱箱体。
系统数据
频率响应 (–5 dB 标准) ........................................... 54 Hz - 19 kHz
频率响应 (–5 dB CUT 模式)................................. 100 Hz - 19 kHz
最大声压级 (1 m, 自由声场)1 ............................................................
D6/10D 功放驱动 ................................................................134 dB
D12/30D/D20 功放驱动 .................................................... 137 dB
D80 功放驱动 .......................................................................139 dB
音箱数据
额定阻抗.................................................................................. 8 欧姆
额定功率 (有效值/峰值 10 ms) .................................400/1600 W
标称覆盖角 (水平) .................................................................... 120°
耦合角度设置........................................ 0° - 14° (单位调整角度1°)
部件 ...................................................................... 2 x 8" 钕磁钢单元
..............................................................................1.4" 喉口压缩单元
...................................................................................... 无源分频网络
Y12 接插件 ................................................................ 2 x NLT4 F/M
.................................................................. 可选 2 x NL4 或 2 x EP5
Yi12 接插件 ................................................. 2 x NL4 和螺丝接线盒
Y12/Yi12 重量 ....................................................... 20 公斤 (44 磅)
