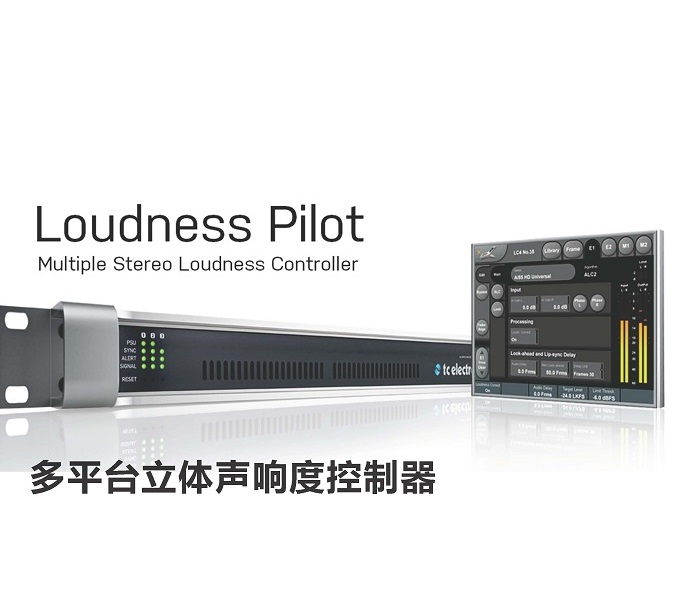

LOUDNESS PILOT

针对电视、广播和移动媒体平台的响度处理

产品详情
技术参数


对于一些播出平台，需要针对单声道或立体声进行简单的响度控制，Loudness Pilot 即是完美的解决方案。它具有极富竞争力的价位，可以传输音质出色，且完全遵循响度标准的双立体声音频信号。


总的来说，它是针对当地和区域性播出平台的响度解决方案。


经济划算、易于使用、为立体声量身打造

针对立体声和单声道的完美响度管理

针对多平台信号传输而量身定制的响度控制和真实峰值限制。


超低的延迟，超高的冗余

灵活的路由，支持 3G SDI 或 AES 信号，硬件继电器旁通，双路供电。


遵循多种响度标准

不仅在今天遵循标准，未来也会持续更新保证符合标准。







ALC2 响度处理算法

对于观众 / 听众而言，响度的细微校正就能带来显著的差异。

ALC2 算法恰恰能够实现这一点——在需要的时候进行大幅度的校正； 在合适的时候只进行不易察觉的细微校正；而对于已标准化的信号，则能让信号保持原样的透传。

多年来，在响度和真峰值电平方面，我们积累了大量的研究经验和标准化工作，让我们成功设计出像 ALC2 这样的高精度、低延迟的响度控制算法













终极可靠性


对于故障保险，我们有着严谨认真的态度。我们不仅提供有你所期望的双风扇和双保险丝，我们还为 Loudness Pilot 配备有双电源插口。如今，在节目直播时，几乎没有任何失去供电的风险。Loudness Pilot 是一台“长期运转”的设备，可以不间断地运行很多年。即使碰到地区性供电故障也可以确保你的信号能持续送


出，这一点得益于继电器旁通功能，无论发生什么，这一功能都能将你的信号流从输入端直接旁通送至输出端。



另外，如果电源中的一路出现故障，你还能通过GPIO 或 SNMP 触发来获得掉电通知。


双路电源 – 用于独立的供电

双保险丝 – 保险加倍

双风扇 – 两个低噪音、高质量的风扇

继电器旁通 - SDI 和 AES 版本均已具备

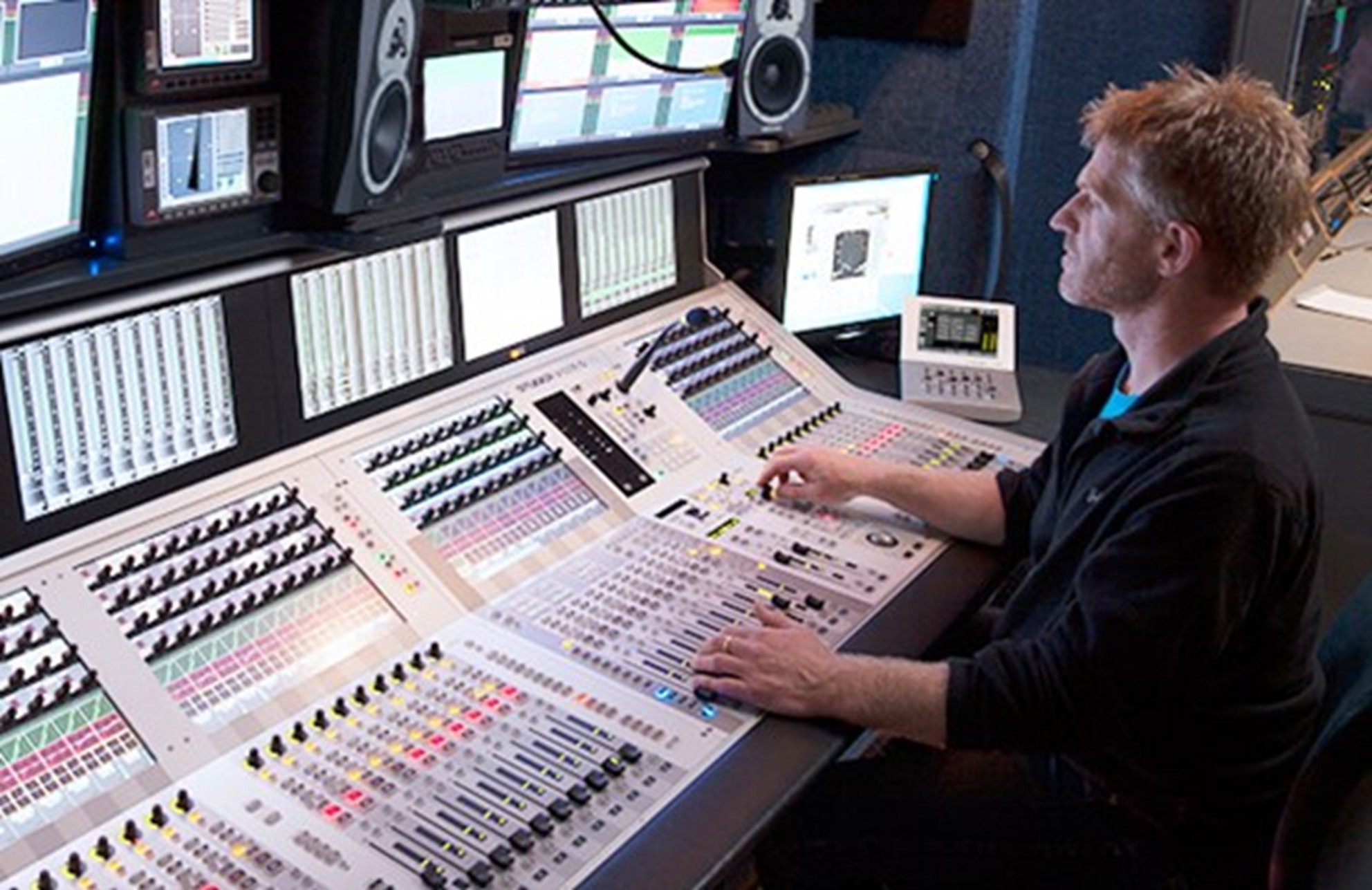

应用领域：转播车、现场节目制作和传输






5 种版本：1、2 或 3 SDI 版和 AES 平衡或非平衡版

我们意识到一些电视台 / 电台喜欢在他们的响度处理设备上只传输音频信号，而其它一些则想通过响度处理设备传输整个 SDI 信号流。这就是除了两种 16 通道的 AES 版本（平衡版与非平衡版）之外，我们还提供有可扩展的 SDI 版本的原因。


SDI 输入 / 输出或 24 Bit AES/EBU 输入 / 输出（非平衡的 AES3id 使用 75 欧姆 BNC 接口平衡 AES 使用 SUB-D 接口）。

自动继电器旁通 – 确保你的信号绝无中断。

“Freewheel”安全带 – 一旦同步信号丢失，Loudness Pilot 将会锁定在最近已知的采样率上，并且是高精度的 96 bit。

7 天 /24 小时持续稳定且一致的信号输出 – 日复一日的稳定传输，为下游设备提供具有最小差异性的节目信号。

JET 抖动抑制 – 我们发明了无与伦比的 JET ?技术，它必然集成到了Loudness Pilot 中。




主机

常规

框架配置：

Loudness Pilot SDI: 1、2 或 3 张处理卡

电磁兼容

Loudness Pilot AESid3 平衡：SUB-D 接口

遵循：

EN 55103-1 EN 55103-2, FCC part 15 class B, CISPR 22

class B

前面板指示灯：

状态指示：电源 1，电源 2，同步，警报，信号

安全

外观：

黑色阳极氧化铝面板。电镀钢质外壳。

认证：

IEC 60065, EN 60065, UL 6500 和 CSA E65

尺寸：

19 x 1.75 x 13.2 英寸 (483 x 44 x 334 mm), 1U

环境

重量：

9.5 磅 - 10.4 磅 (4.7 公斤 )

工作温度：

32° F 到 122° F (0° C 到 50° C)

电压：

100 到 240V 交流，50-60Hz 自动选择

存放温度：

-22° F 到 167° F (-30° C 到 70° C)

电源功能：

双电源冗余

湿度：

最大 90% 无凝结

风扇：

双风扇冗余

功耗：

45W 典型

保修，部件和人工：

2 年（可提供延长的保修期限）

SDI 处理卡

常规

处理器数量：

两个 ALC2 立体声或单声道处理器

遵循标准：

SMPTE 259M, 292M, 424M, 425M

响度表数量：

两个 LM2 雷达响度表

音频输入 / 输出选择：

SDI 组 1-2，3-4，3G 数据流 1，3G 数据流2

处理的音频通道数量：

4 输入，4 输出（每张卡）

音频格式配置：

2+2, 1+1, 2, 1

接口功能（解嵌 / 加嵌）：

同步的，数位透明的

音频处理延迟：

0.15ms

输入回波损耗：

典型 17dB, < 1.5 GHz, 典型 12dB, 1.5 到 3

GHz

可调节在线延迟：

每通道 0-10s

输出回波损耗：

典型 18dB, < 1.5 GHz, 典型 12dB, 1.5 到 3

GHz

延迟精度：

32 bit

继电器旁通回波损耗：

典型 19dB, < 1.5 GHz, 典型 14dB, 1.5 到 3

GHz

频率响应 DIO：

直流到 23.9 kHz +/- 0.01 dB

自适应线缆均衡（输入）：

480 m @ SD, 250 m @ HD, 150 m @ 3G,

Belden 1694A

音频采样率：

48 kHz, 完全同步

抖动容限（输入）：

时序： >10 单位间隔， 对齐 : > 0.7 单位间隔

音频处理精度：

32 bit，数位透明

输出抖动（输出 @ 干净信号源）：

时序 : < 0.25 单位间隔 , 对齐 : < 0.22 单位间隔 @ SD

输入输出

接口：

1 个 BNC 输入，1 个 BNC 输出。75 欧姆

时序 : < 0.5 单位间隔 , 对齐 : < 0.1 单位间隔 @ HD

旁通继电器：

在无供电或开机启动时输入直接到输出

功能：

音频解嵌 / 加嵌，视频直通

时序 : < 1.0 单位间隔 , 对齐 : < 0.25 单位间隔 @ 3G

支持 SDI 格式

信号电平（输出）：

800 mV +/- 5%

SD:

525i59.94, 625i50

直流偏移（输出）：

0 V +/- 0.5 V

HD:

720p23.98, 24, 25, 29.97, 30, 50, 59.94, 60

上升/ 下降时间（输出）：

< 700 ps @ SD, < 130 ps @ HD, < 120 ps @ 3G

1080p23.98, 24, 25, 29.97, 30

过冲（输出）：

< 振幅的 5%

1080i50, 59.94, 60

控制接口

3GA:

720p23.98, 24, 25, 29.97, 30, 50, 59.94, 60

通用输 入，控制输入

（D-Sub）：

1 个 BNC 输入，1 个 BNC 输出。75 欧姆

1080i50, 59.94, 60

通用输出（D-Sub）：

2 个继电器， 悬浮，200mA/24V 交流 / 直流最大

1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60

输出电压（D-Sub）：

3.3V 直流，限制在 100mA 电流

3GB(2 路信号流）：

720p23.98, 24, 25, 29.97, 30, 50, 59.94, 60

1080i50, 59.94, 60

以太网连接和远程控制：

两 个 以 太 网 接 口，10/100 Mbits/s， Base-T，支持简单网络管理协议

1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60
