模块化话筒，提供强大的灵活性

适用于各种场景的话筒音头

模拟 (KM A) or 数字 (KM D)输出

模拟和数字之间简单而经济的转换

数字输出KM D 允许远程控制

模拟和数字之间强大的灵活性

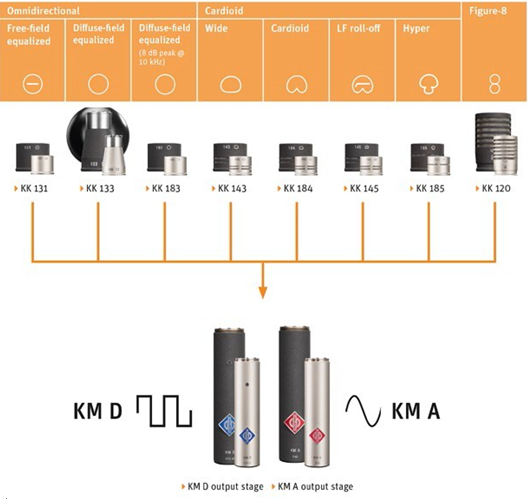

NeumannKM A/D系统是一个模块化麦克风系统，即使是非常苛刻的应用也能找到合适的搭配方案。八个不同的小振膜音头（KK 120…KK 185）可以与模拟输出级（KM A）或数字AES 42输出级（KM D）组合。

与之前的KM 100系列相比，新系统KM A/D采用被动音头，后者体积小得多，同时保留了久经考验的声学设计。新的和先进的电子元件允许许多电声和操作优势，如降低本底噪声，扩大动态范围，和非常高的电磁抗扰度.

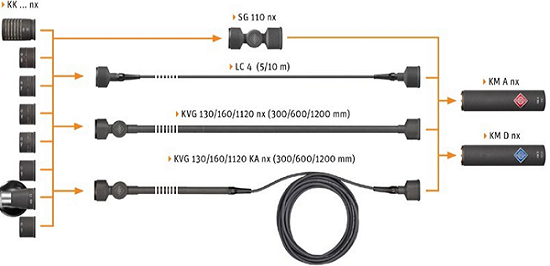

模块化概念允许分离音头，并在距离输出级100米（330英尺）处使用，通过特殊电缆连接。通常情况下，LC 4电缆的长度为5米或10米（约16.5米或33英尺）。或者，不同长度的振膜延长件、旋转振膜接头和旋转支架安装件等可用于柔性话筒设置。模拟和数字输出级具有相同的尺寸（直径：22 mm，长度：93 mm）。因此，所有附件可与两个输出级组合

输出级

模拟无变压器输出级KM A使用P48幻像电源工作。一个可切换的-10分贝的前衰减允许声压级高达152分贝（取决于音头类型）没有失真。

数字输出级KM D符合AES 42标准，并开启了在模拟领域无法实现的全新的可能性。集成的数字信号处理器允许远程控制麦克风参数，如数字增益、预衰减（6、12、18分贝）和低切（0、40、80、160）。一个集成的峰值限制器和一个压缩/限制器，具有额外的抑制功能，可防止音频信号过载。Neumann的专利A/D转换器技术确保了整个数字生产链中高达122 dB-A的高动态范围。

在任何时候，用户可以选择在模拟或数字领域工作，而无需花费完全的系统更改，只需使用KM A或KM D输出级。有关Neumann数字话筒技术的更多信息，请访问www. neumann.com.

两种流行的组合可作为音头、输出级和旋转安装的成套设备提供：KM 183 A nx和KM 184 A nx。任何其他组件都是单独提供的.

与NEUMANN Km100系统的兼容性

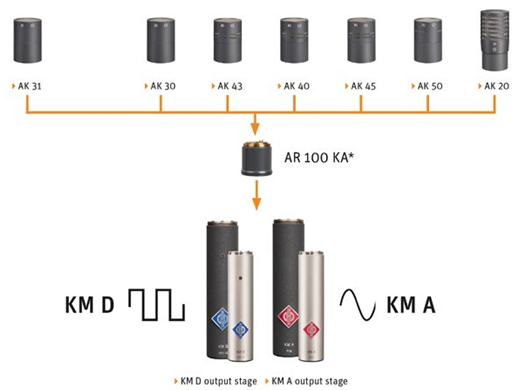

如有特殊要求，可提供机械适配器（AR 100 KA），用于带有KM A和KM D输出级的旧KM 100音头（AK系列）

AR 100 KA适配器将任何AK话筒头连接至KM A或KM D输出级，可根据要求提供

声学特性

KMA/D系统结合了现代电子设计和原始和中性的声音，使Neumann的小型振膜话筒闻名。典型的应用领域是录音弦乐器，铜管和木管乐器，打击乐器，钹以及室内环境录音和讲话。

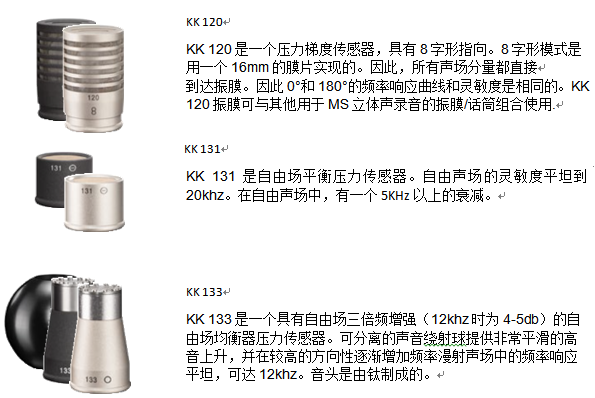

所有音头的特点是非常低的离轴着色，尤其是KK 184心形音头，这是基于著名的Neumann经典KM 84。由于其出色的低频响应，压力传感器KK 131、KK 133和KK 183非常适合乐队和合唱团的录音。

尤其是KK 133，是一种独特的音头应用。基于传奇的Neumann M 50话筒及其后继产品M 150的技术设计理念，其超薄振膜由钛制成，与同样由钛制成的背板仅相隔几微米。KK 133太空舱以前所未有的精度获得了令人难以置信的快速瞬态响应。其可分离的声音绕射球体为中高频产生了更早且更温和的声压增加。因此，方向性在高频上增加，如心形振膜，然而作为压力传感器，KK 133的低音传输线性下降到最低频率，没有邻近效应。

桌面安装方式

多样化的应用之一是在桌子上作为扬声器的麦克风。通常情况下，麦克风的位置应使其不显眼，甚至不可见，尤其是在电视中，同时提供极佳的信号质量。此外，还应有效地抑制人体噪声和风噪声。.

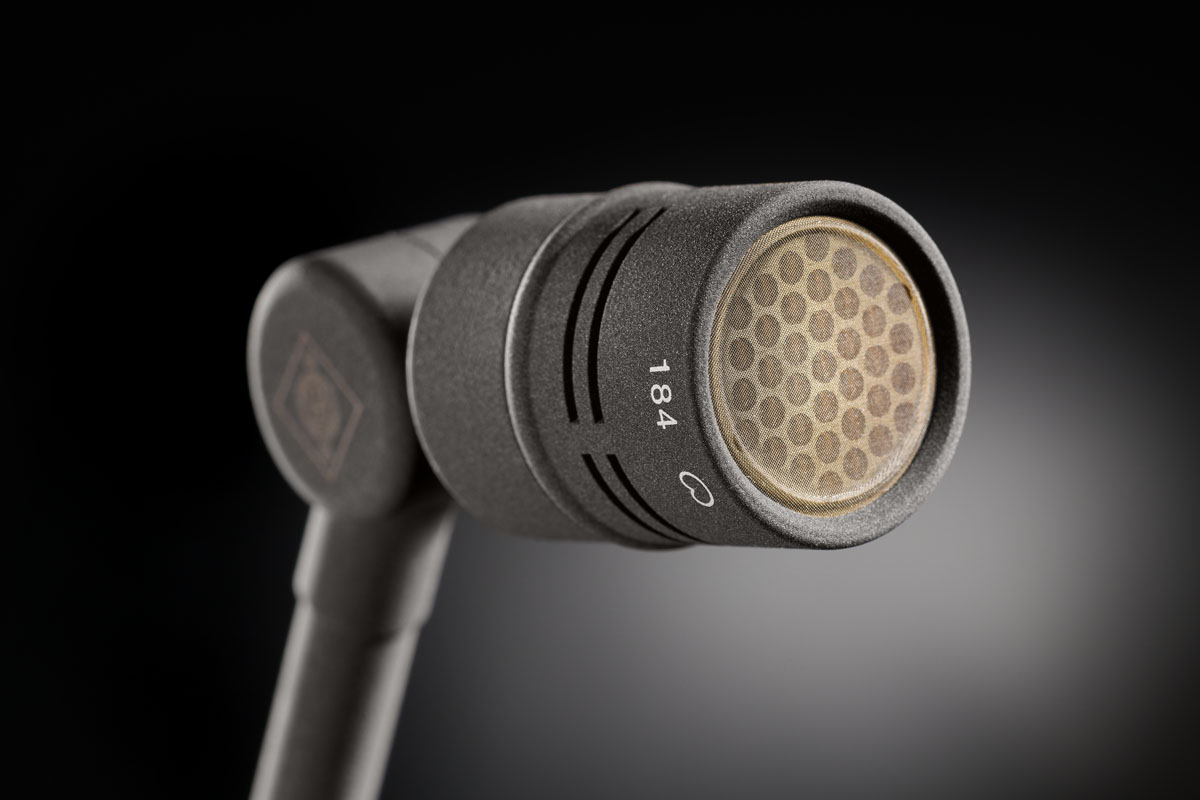

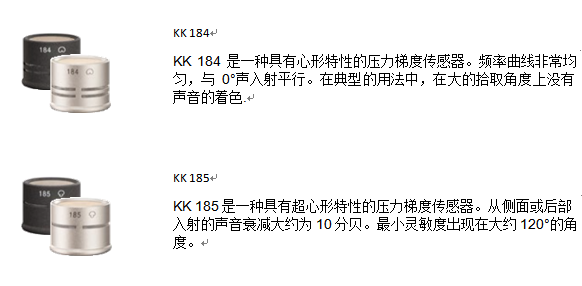

语音应用的首选振膜是KK 184心形振膜，或者在强反射、嘈杂的环境中，或者在桌子反射的情况下，KK 185心形振膜。对于后者，还存在一个问题，即表反射的特定几何（入射角）是否使得超硬体提供极佳的抵消（±120°）。

KK145“语音心形”是非常近距离（<10厘米）的正确选择。这种话筒振膜有一个频率响应，即使在非常近的距离也能提供平衡的响应。.

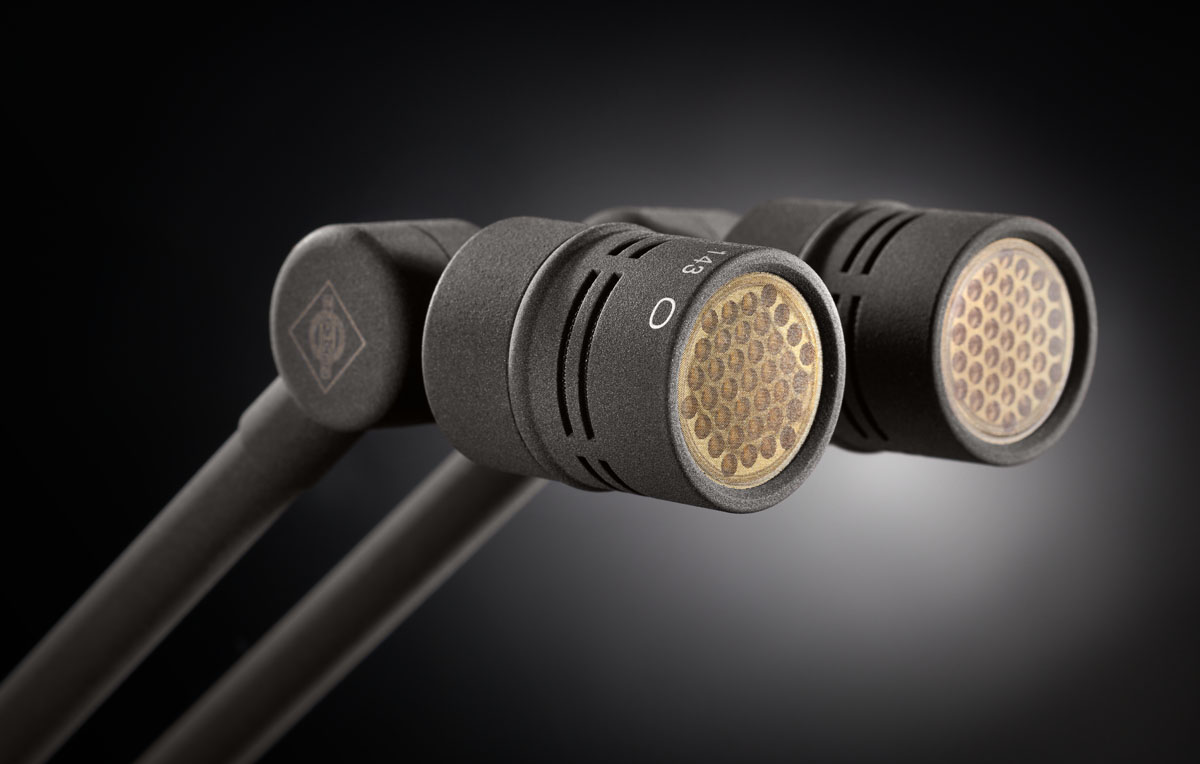

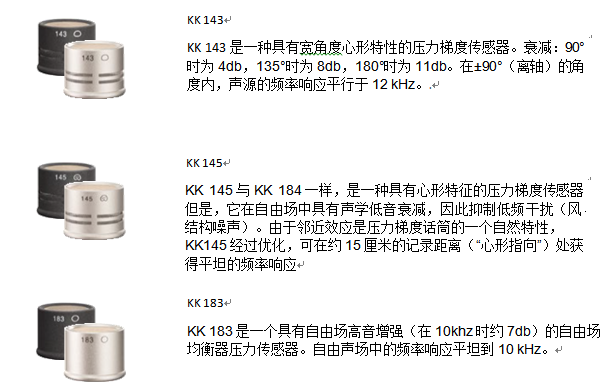

例如，为了同时拾取多个声源，在圆桌讨论中，KK 143广角心形可以用于覆盖更宽的角度，或者KK183全向可用于覆盖全场。

小型安装

使用小型设置的一个典型例子是为电视新闻主播拾音。麦克风应该是不显眼的，但是它的方向模式应该能够抑制噪音和可能的桌面反射.

简单直接的安装方式

最简单和最具成本效益的变型是使用SG 21 bk夹头将整个话筒安装在话筒座上，例如MF 3话筒座.

体积极小的安装方式

在这种组合中，音头和延长电缆LC 4连接到SGE 100支架上。MF 2话筒座装在一个减震胶垫上，橡胶垫能额外抑制

大型安装方式

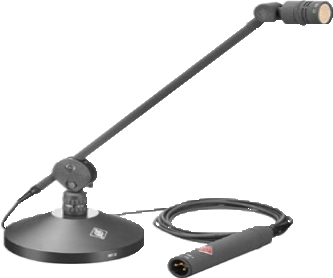

将麦克风靠近声源可提高信噪比，并消除桌面反射。例如，KVG 130 KA nx音头扩展，可以根据要求选购。它使用SG 100 A支架安装在桌面支架上，使音头能够非常靠近音源放置.

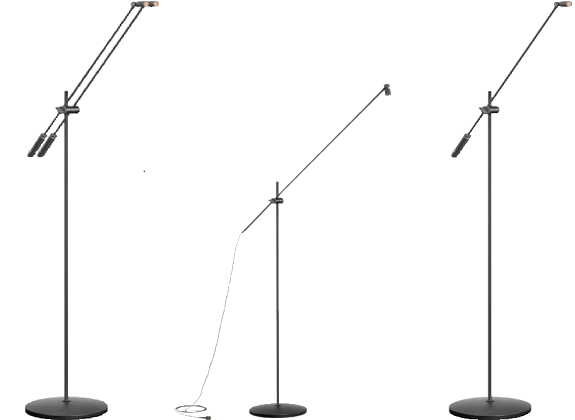

立杆安装

基于于支架的解决方案是一种将麦克风用作扩声麦克风的配置，该配置可放置在开放空间或讲台上。另外，这也包括在管弦乐队中为乐器拾音的装置等.

立体声安装

KM A/D系统附件使所有常见立体声配置的紧凑设置成为可能。下面所述的附件可以简单地安装在任何支架上，最好使用减震橡胶垫。如有必要，还可以插入Z 26 mt减震支座，以进一步噪音

AB录音制式

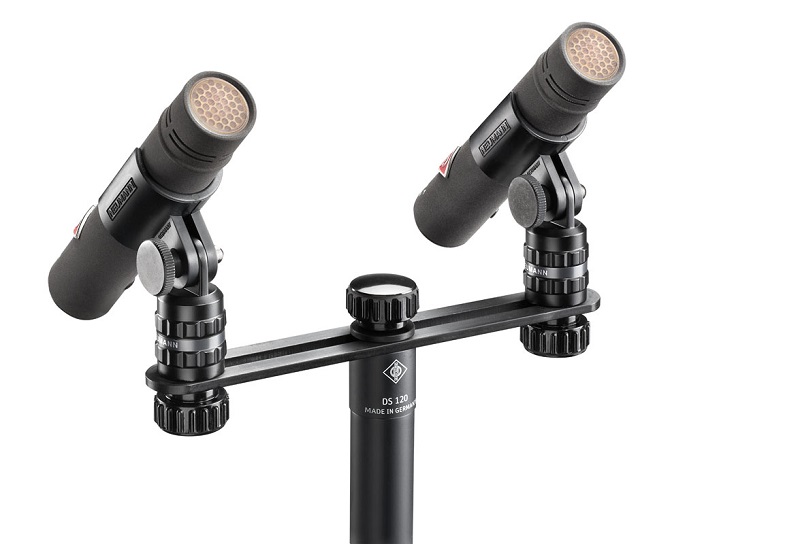

DS 120 + 2x SG 21 bk + 2x KM 184 A nx

DS 120 可用于AB制式的立体声录制，话筒和夹头一起安装在具有一定间距和用户选择的任意角度的双支架上

XY录音制式

STH 100 + 2x LC 4 + 2x KK 184 nx

同时放置两个音头的最简单方法是使用STH 100立体声支架的“XY。夹头这允许两个音头之间的夹角在30°和180°范围变化，同时保持振膜的中心总使位于彼此上方和下方的理想位置。

DS 120 + 2x SG 21 bk + 2x KM 184 A nx

对于完整的麦克风，XY配置使通过使用DS120双安装来实现的。SG21mf支架种的话筒被卡在双支架上。双安装架同样可以在很大角度范围内进行调节。

ORTF 录音制式

STH 100 + 2x LC 4 + 2x KK 184 nx

STH 100支架的 ORTF夹头可以标准的ORTF录音制式安装两个音头，振膜夹角为110°DS120双支架可用于完整的话筒。

MS录音制式

STH 120 + 2x LC 4+ KK 120 nx + KK 184 nx

STH 120立体声支架可以将两个振膜置于“上方/下方”配置中，并使用支架上的球形接头将它们相对于声源定向。

BLUMLEIN 录音制式

DS 120 + 2x SG 21 bk+ 2x KK 120 nx

+ 2 x KM A nx

所谓的Blumlein制式使一种特殊的XY制式，DS120 很容易实现

吊装

通常有必要不使用支架的形况下，尽可能不显眼的放置麦克风，将麦克风悬挂在天花板上使理想的选择。由于重量轻，KMA/D系列的话筒可以用自己的线缆固定，不会有任何问题。

可使用将分离的音头连接到输出级的LC 4线缆（仅3.5mm）。使用额外的线，可以实现麦克风精准稳定的定位。特别是音乐厅和剧院，悬挂式麦克风经常被用作固定安装的方式，无论是在管弦乐队上方，还是大厅和观众的效果中

正常吊装

?MNV 21 mt礼堂悬挂器装有完整的麦克风和夹头装置，以便进行调整。麦克风电缆由一个夹紧装置固定，整个装置从天花板上悬挂下来

MNV 21 mt + KM 184 A nx+ XLR cabel

体积小的吊装

使用LC 4电缆将音头连接到输出级。电缆的插头端卡入MNV 100挂钩。夹钳旋转以允许调整胶囊。电缆由MNV 100的夹钳固定在适当的位置，整个装置从天花板上悬吊下来

MNV100+KK184nx+LC4

可以调节的吊装

如果需要与天花板进行额外的机械分离，那么麦克风也可以采用可调节悬挂方式悬挂在天花板上。一方面，任何附件都可以拧到MNV 87 mt礼堂吊架的1/2“螺纹颈上，另一方面，整个装置可以从其自身的电缆上悬挂。例如，EA 2124 a mt悬架中的完整麦克风可以安装在MNV 87上。

MNV 87 mt + EA 2124 A mt+ KM 184 A nx + XLR cabel

立体声设置

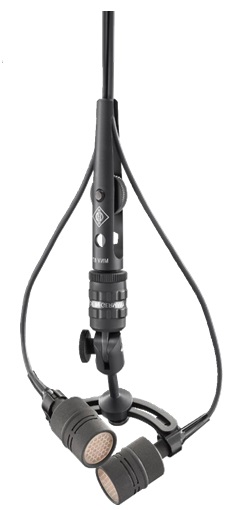

MNV 87 mt支架还可以将STH 100（XY和ORTF立体声）或STH 120立体声支架（MS立体声）连接到麦克风电缆。这样就可以将一个几乎看不见的立体声设置悬挂在天花板上，并将其旋转到正确的方向。也可以安装DS 120.

?

STH 100 + MNV 87 mt + 2x KK 184 nx+ 2x LC 4

?
